Descripción de los productos
El tubo de carbono es un material de rendimiento alto -, que tiene las ventajas de resistencia ligera, alta resistencia y corrosión, y se usa ampliamente en automotriz, aviación, equipos deportivos y otros campos. Los tubos de carbono de uso común tienen diámetros entre 10 y 80 mm, longitudes máximas entre 10 metros y espesores entre 0.5 y 5 mm. Material típico de la tubería de acero al carbono en API 5L Grado B, X42 a X70, ASTM A106 B, ASTM A53 B, ASTM A252 Grado 3 y ASTM A333 Grado 6 etc.
Nombre del producto:tubería sin costura, tubería de acero sin costuras, tubería de acero de carbono sin costuras, tubería de acero sin costuras de carbono, tubería de línea sin costura
Solicitud:Para el gas, el agua y el aceite para la transmisión de fluidos
Tamaño:OD: 10.3-1219.2 mm
WT: 1.65-60 mm
Longitud: 5.8/6/11.8/12m
Superficie:engrasado o sin aceite
Fines:extremos lisos, biselados con tapa del tubo
Paquete:por paquete o a granel
Estándar y grado:API 5L /ASTM A106, Grado B; ASTM A53, Gr.A, Gr.B; DN 17175/EN10216-2, Grado ST35, ST45, ST52, 13CRMO44; DIN 2391/EN10305-1, Grado ST35, ST45, ST52; DIN 1629/EN10216-1, Grado ST37, ST45, ST52; JIS G3429 STH11; JIS G3429 STH12; JIS G3429 STH21; JIS G3429 STH22
Especificación de productos
Estándares y calificaciones de tuberías de acero al carbono
ASTM A106 Gr. B en perfecto (diferencias entre la tubería ASTM A106 y A53)
ASTM A53 Gr. A, B en Erw sin costura, soldado y recubierto de zinc, caliente - tubería de acero galvanizado
ASTM A179 Gr. C en costuras (para un calor de acero bajo en frío de acero sin costura - Tubos de intercambiador y condensador)
ASTM A192 (para tubos de caldera de acero de carbono sin costuras para un servicio de presión alto -)
ASTM A252 (para pilas de tubería de acero soldadas y sin costuras)
ASTM A333 GR . 1, 2, 3, 4, 5, 6 (para tubería de acero sin costuras y soldadas para un servicio de temperatura bajo -} y otras aplicaciones con tenacidad a la muesca requerida)
ASTM A134 y ASTM A135 (para tuberías de acero ERW soldadas de resistencia eléctrica)
API 5L Pipe, ISO 3183 / API 5L Gr. A, B, X42, X46, X52, X56, X60, X65, X70, X80 en tubos de acero sin costura y soldado (LSAW, SSAW, ERW), para industrias de petróleo y gas natural, tubería de acero para sistemas de transporte de tuberías.
DIN 2440 tubos de acero sin costuras y soldados se aplica a tubos de peso medios - adecuados para atornillar. (DIN2444 Tubos de acero recubiertos de zinc, para galvanización caliente)
CSZ Z245 Tubo sin costuras y soldadas ERW (bajo -} tubería de soldadura eléctrica de frecuencia excluida), tubería de acero sierra que pretendía los sistemas de petróleo y gasoductos de gas.
NBR 8261 Cold - dibujado, frío -, tubo de acero soldado, en la sección circular -, cuadrada o rectangular, aplicada a fines estructurales.
AWWA C-200 para tubería de agua de acero
Más material estándar disponible en caso de requisito especial
Composición química de tubería de CS y propiedades mecánicas
|
estándar |
Calificación |
Componentes químicos (%) |
Propiedades mecánicas |
|||||
|
C |
Si |
Minnesota |
P |
S |
Resistencia a la tracción (MPA) |
Resistencia al rendimiento (MPA) |
||
|
ASTM A53 |
A |
Menos de o igual a 0.25 |
- |
Menos de o igual a 0.95 |
Menos de o igual a 0.05 |
Menos de o igual a 0.06 |
Mayor o igual a 330 |
Mayor o igual a 205 |
|
B |
Menos de o igual a 0.30 |
- |
Menos de o igual a 1.2 |
Menos de o igual a 0.05 |
Menos de o igual a 0.06 |
Mayor o igual a 415 |
Mayor o igual a 240 |
|
|
ASTM A106 |
A |
Menos de o igual a 0.30 |
Mayor o igual a 0.10 |
0.29-1.06 |
Menos de o igual a 0.035 |
Menos de o igual a 0.035 |
Mayor o igual a 415 |
Mayor o igual a 240 |
|
B |
Menos de o igual a 0.35 |
Mayor o igual a 0.10 |
0.29-1.06 |
Menos de o igual a 0.035 |
Menos de o igual a 0.035 |
Mayor o igual a 485 |
Mayor o igual a 275 |
|
|
ASTM A179 |
A179 |
0.06-0.18 |
- |
0.27-0.63 |
Menos de o igual a 0.035 |
Menos de o igual a 0.035 |
Mayor o igual a 325 |
Mayor o igual a 180 |
|
ASTM A192 |
A192 |
0.06-0.18 |
Menos de o igual a 0.25 |
0.27-0.63 |
Menos de o igual a 0.035 |
Menos de o igual a 0.035 |
Mayor o igual a 325 |
Mayor o igual a 180 |
|
API 5L PSL1 |
A |
0.22 |
- |
0.9 |
0.03 |
0.03 |
Mayor o igual a 331 |
Mayor o igual a 207 |
|
B |
0.28 |
- |
1.2 |
0.03 |
0.03 |
Mayor o igual a 414 |
Mayor o igual a 241 |
|
|
X42 |
0.28 |
- |
1.3 |
0.03 |
0.03 |
Mayor o igual a 414 |
Mayor o igual a 290 |
|
|
X46 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
Mayor o igual a 434 |
Mayor o igual a 317 |
|
|
X52 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
Mayor o igual a 455 |
Mayor o igual a 359 |
|
|
X56 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
Mayor o igual a 490 |
Mayor o igual a 386 |
|
|
X60 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
Mayor o igual a 517 |
Mayor o igual a 448 |
|
|
X65 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
Mayor o igual a 531 |
Mayor o igual a 448 |
|
|
X70 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
Mayor o igual a 565 |
Mayor o igual a 483 |
|
|
API 5L PSL2 |
B |
0.24 |
- |
1.2 |
0.025 |
0.015 |
Mayor o igual a 414 |
Mayor o igual a 241 |
|
X42 |
0.24 |
- |
1.3 |
0.025 |
0.015 |
Mayor o igual a 414 |
Mayor o igual a 290 |
|
|
X46 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
Mayor o igual a 434 |
Mayor o igual a 317 |
|
|
X52 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
Mayor o igual a 455 |
Mayor o igual a 359 |
|
|
X56 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
Mayor o igual a 490 |
Mayor o igual a 386 |
|
|
X60 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
Mayor o igual a 517 |
Mayor o igual a 414 |
|
|
X65 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
Mayor o igual a 531 |
Mayor o igual a 448 |
|
|
X70 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
Mayor o igual a 565 |
Mayor o igual a 483 |
|
|
X80 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
Mayor o igual a 621 |
Mayor o igual a 552 |
|
Tolerancias de tubería de carbono y tubos
|
Tipos de tuberías |
Tamaños de tubería (mm) |
Tolerancias |
|
Rollado caliente |
sobredosis<50 |
± 0.50 mm |
|
Od mayor o igual a 50 |
±1% |
|
|
WT<4 |
±12.5% |
|
|
WT 4-20 |
+15%, -12.5% |
|
|
WT>20 |
±12.5% |
|
|
Fría dibujada |
OD 6-10 |
± 0.20 mm |
|
OD 10-30 |
± 0.40 mm |
|
|
OD 30-50 |
±0.45 |
|
|
OD>50 |
±1% |
|
|
Wt menos o igual a 1 |
± 0.15 mm |
|
|
WT 1-3 |
+15%, -10% |
|
|
WT >3 |
+12.5%, -10% |
Aplicación de tubería sin costura de carbono
|
Tipos |
Solicitud |
|
Propósitos de estructura |
Estructura general y mecánica |
|
Servicios líquidos |
Petróleo, gas y otros fluidos transmitiendo |
|
Tubo de caldera de presión baja y media |
Fabricación de vapor y calderas |
|
Servicio de pilar hidráulico |
Soporte hidráulico |
|
Auto semi - carcasa del eje |
Auto sem - carcasa del eje |
|
Tubo de línea |
Transmisión de petróleo y gas |
|
Tubo y carcasa |
Transmisión de petróleo y gas |
|
Tubos de perforación |
Perforación de pozo |
|
Tubería de perforación geológica |
Perforación geológica |
|
Tubos de horno, tubos de intercambiadores de calor |
Tubos de horno, intercambiadores de calor |
|
Pipa de agua fría |
Tubería de vapor/condensado |
Tubería de intercambiador de calor |
Tubería marina/en alta mar |
Tubería de dragado |
Pipa industrial |
|
Tubería de petróleo y gas |
Pipa de lucha contra incendios |
Tubería de construcción/estructura |
Tubo de riego |
Tubería de drenaje/aguas residuales |
Tubo de caldera |
Tabla de tamaño de tubería de carbono
| NPS | O.D | ANSI B36.10 B36.19 Espesor de la pared | ||||||||||||||
| mm | en | mm | Sch5s | Sch10s | Sch10 | Sch20 | SCH30 | Sch40s | Std | SCH40 | Sch60 | Sch80 | XS | Sch80s | SCH100 | Xxs |
| 8 | 1/4 | 13.72 | - | 1.65 | - | - | - | 1.73 | 1.73 | 1.73 | - | 3.02 | 3.02 | 3.02 | - | - |
| 10 | 3/8 | 17.14 | - | 1.65 | - | - | - | 2.31 | 2.31 | 2.31 | - | 3.2 | 3.2 | 3.2 | - | - |
| 15 | 1/2 | 21.34 | 1.65 | 2.11 | - | - | - | 2.77 | 2.77 | 2.77 | - | 3.73 | 3.73 | 3.73 | - | 7.47 |
| 20 | 3/4 | 26.67 | 1.65 | 2.11 | - | - | - | 2.87 | 2.87 | 2.87 | - | 3.91 | 3.91 | 3.91 | - | 7.82 |
| 25 | 1 | 33.4 | 1.65 | 2.77 | - | - | - | 3.38 | 3.38 | 3.38 | - | 4.55 | 4.55 | 4.55 | - | 9.09 |
| 32 | 1 1/4 | 42.16 | 1.65 | 2.77 | - | - | - | 3.56 | 3.56 | 3.56 | - | 4.85 | 4.85 | 4.85 | - | 9.7 |
| 40 | 1 1/2 | 48.26 | 1.65 | 2.77 | - | - | - | 3.68 | 3.68 | 3.68 | - | 5.08 | 5.08 | 5.08 | - | 10.16 |
| 50 | 2 | 60.32 | 1.65 | 2.77 | - | - | - | 3.91 | 3.91 | 3.91 | - | 5.54 | 5.54 | 5.54 | - | 11.07 |
| 65 | 2 1/2 | 73.02 | 2.11 | 3.05 | - | - | - | 5.16 | 5.16 | 5.16 | - | 7.01 | 7.01 | 7.01 | - | 14.02 |
| 80 | 3 | 88.9 | 2.11 | 3.05 | - | - | - | 5.49 | 5.49 | 5.49 | - | 7.62 | 7.62 | 7.62 | - | 15.24 |
| 90 | 31/2 | 101.6 | 2.11 | 3.05 | - | - | - | 5.74 | 5.74 | 5.74 | - | 8.08 | 8.08 | 8.08 | - | - |
| 100 | 4 | 114.3 | 2.11 | 3.05 | - | - | - | 6.02 | 6.02 | 6.02 | - | 8.56 | 8.56 | 8.56 | - | 17.12 |
| 125 | 5 | 141.3 | 2.77 | 3.4 | - | - | - | 6.55 | 6.55 | 6.55 | - | 9.53 | 9.53 | 9.53 | - | 19.05 |
| 150 | 6 | 168.28 | 2.77 | 3.4 | - | - | - | 7.11 | 7.11 | 7.11 | - | 10.97 | 10.97 | 10.97 | - | 21.94 |
| 200 | 8 | 219.08 | 2.77 | 3.4 | - | 6.35 | 7.04 | 8.18 | 8.18 | 8.18 | 10.31 | 12.7 | 12.7 | 12.7 | 15.09 | 22.22 |
| 250 | 10 | 273.05 | 3.4 | 3.76 | - | 6.35 | 7.8 | 9.27 | 9.27 | 9.27 | 12.7 | 12.7 | 12.7 | 15.09 | 18.26 | 25.4 |
| 300 | 12 | 323.85 | 3.96 | 4.57 | - | 6.35 | 8.38 | 9.52 | 9.52 | 10.3 | 14.27 | 12.7 | 12.7 | 17.48 | 21.44 | - |
| 350 | 14 | 355.6 | 3.96 | 4.78 | 6.35 | 7.92 | 9.52 | *9.52 | 9.52 | 11.13 | 15.09 | 12.7 | 12.7 | 19.05 | 23.83 | - |
| 400 | 16 | 406.4 | 4.19 | 4.78 | 6.35 | 7.92 | 9.52 | *9.52 | 9.52 | 12.7 | 16.66 | 12.7 | 12.7 | 21.44 | 26.19 | - |
| 450 | 18 | 457.2 | 4.19 | 4.78 | 6.35 | 7.92 | 11.12 | *9.52 | 9.52 | 14.27 | 19.05 | 12.7 | 12.7 | 23.82 | 29.36 | - |
| 500 | 20 | 508 | 4.78 | 5.54 | 6.35 | 7.92 | 12.7 | *9.52 | 9.52 | 15.09 | 20.62 | 12.7 | 12.7 | 26.19 | 32.54 | - |
| 550 | 22 | 558.8 | 4.78 | 5.54 | 6.35 | 7.92 | 12.7 | *9.52 | 9.52 | - | 22.22 | 12.7 | 12.7 | 28.58 | 34.92 | - |
| 600 | 24 | 609.6 | 5.54 | 6.35 | 6.35 | 7.92 | 14.27 | *9.52 | 9.52 | 17.48 | 24.61 | 12.7 | 12.7 | 30.96 | 38.89 | - |
| 650 | 26 | 660.4 | - | *7.92 | 7.92 | 12.7 | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 700 | 28 | 711.2 | - | *7.92 | 7.92 | 12.7 | 15.88 | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 750 | 30 | 762 | 6.35 | *7.92 | 7.92 | 12.7 | 15.88 | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 800 | 32 | 812 | - | *7.92 | 7.92 | 12.7 | 15.88 | *9.52 | 9.52 | 17.48 | - | 12.7 | 12.7 | - | - | - |
| 850 | 34 | 863.6 | - | *7.92 | 7.92 | 12.7 | 15.88 | *9.52 | 9.52 | 17.48 | - | 12.7 | 12.7 | - | - | - |
| 900 | 36 | 914.4 | - | *7.92 | 7.92 | 12.7 | 15.88 | *9.52 | 9.52 | 19.05 | - | 12.7 | 12.7 | - | - | - |
| 950 | 38 | 965.2 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1000 | 40 | 1016 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1050 | 42 | 1066.8 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1100 | 44 | 1117.6 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1150 | 46 | 1168.4 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1200 | 48 | 1219.2 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1300 | 52 | 1320.8 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | - |
| 1350 | 54 | 1371.6 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | - |
| 1400 | 56 | 1422.4 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | - |
| 1500 | 60 | 1524 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
| 1600 | 64 | 1625.6 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
| 1700 | 68 | 1727.2 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
| 1800 | 72 | 1828.8 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
| 1900 | 76 | 1930.4 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
| 2000 | 80 | 2032 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
Proceso de producción

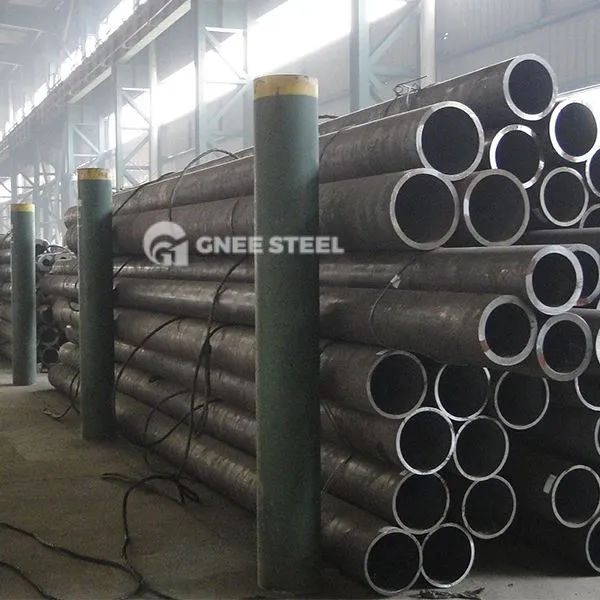

Tubo de SMLS de carbono Gnee en venta
Etiqueta: ASTM A53 B ASTM A106 GR. B ASTM A179 ASTM A192 ASTM A333 y API 5L Tipada de acero sin costura de carbono, China ASTM A53 B ASTM A106 GR. B ASTM A179 ASTM A192 ASTM A333 y API 5L Fabricantes de tuberías de acero sin costuras de carbono, proveedores, fábrica, 13crmo44 tubería de acero resistente al calor de baja aleación, Tubo de acero al carbono ASTM A179, GB T8163 Q345B Fluid Fluid Tubo sin costura, JIS G3454 STPG 410 tubería de acero, JIS G3606 tubería de acero al carbono, Tubería de acero al carbono de alta presión P235T2
