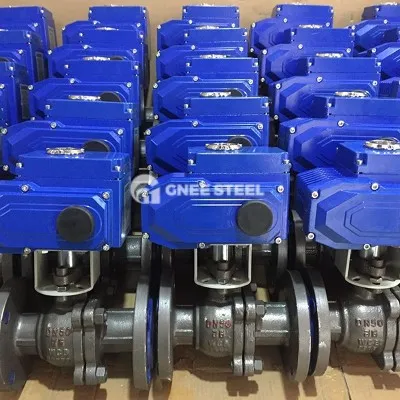

El funcionamiento de una válvula de bola eléctrica se basa en la sinergia entre el actuador eléctrico y el mecanismo de la válvula. Su principio de trabajo se puede dividir en los siguientes pasos:
1. Proceso de operación central
Entrada de señal de control
El actuador eléctrico recibe una señal eléctrica del sistema de control (típicamente una señal de corriente de 4-20 mA o una señal de voltaje de 0-10 V).
En - Las válvulas de pelota apagadas reciben comandos de encendido/apagado (completamente abierto/cierre), mientras que las válvulas de bola regulantes reciben señales proporcionales continuas (para un control de apertura preciso).
Transmisión de energía y unidad mecánica
El motor en el actuador comienza, reduciendo la velocidad y aumentando el par de salida a través de un tren de engranajes de reducción.
El mecanismo de engranaje de gusano convierte el movimiento de rotación del motor en una carrera angular de 90 grados del vástago de la válvula.
2. Apertura y cierre de la válvula y regulación
El vástago de la válvula gira la pelota:
Estado abierto: el orificio de la bola a través de - está alineado con el eje de la tubería, minimizando la resistencia del flujo (el diseño completo -} tiene una capacidad de flujo cerca de la tubería).
Estado cerrado: después de que la bola gira 90 grados, el orificio a través de - se vuelve perpendicular a la tubería, y la bola presiona contra el asiento de la válvula (PTFE o sello de metal), creando un cierre bidireccional. Las válvulas de bola reguladores logran un ajuste de flujo lineal controlando el ángulo de rotación (p. Ej., 15 grados, 45 grados) (V - Las válvulas de bola son particularmente expertos en el control de estrangulamiento).
Mecanismos de seguridad y retroalimentación
Protección de límite: Built - In Limit Switches corta automáticamente la alimentación del motor cuando se alcanza la posición completamente abierta/cerrada.
Protección de par: el mecanismo de limitación de torque se desliza durante la sobrecarga, evitando la deformación del vástago de la válvula o el agotamiento del motor.
Comentarios de estado: algunos actuadores de salida de la posición de la válvula (p. Ej., 4 - 20MA) para el monitoreo en tiempo real del sistema de control.
Características de diseño clave
Respuesta rápida: el mecanismo de rotación de 90 grados reduce los tiempos de apertura y de cierre a menos de 1 segundo, lo que lo hace ideal para escenarios de cierre de emergencia.
Resistencia de bajo flujo: la ruta de flujo de la válvula de bola completa -} coincide con el diámetro interno de la tubería, lo que resulta en una caída de presión insignificante.
Seguridad de sellado: Fireproof: el asiento de la válvula de metal proporciona un sello secundario en caso de falla del sello suave.
Anti - Diseño estático: un resorte entre la pelota y el tallo disipa la electricidad estática friccional, eliminando el riesgo de explosión de los medios inflamables.
3. Escenarios de operación típicos
La apertura y el cierre de remotas: apagado de forma remota (por ejemplo, aislamiento de emergencia en una planta química) a través de botones en la sala de control o comandos del sistema de control central.
Precise Control de flujo : los actuadores moduladores se abren en una relación establecida para controlar de manera estable el flujo de alimentación del reactor (con una precisión de ± 1%).
Interlocking Automático: vinculado con sensores (por ejemplo, cerrar automáticamente una válvula cuando el nivel de líquido excede un cierto umbral), esto crea un sistema de protección de seguridad.
