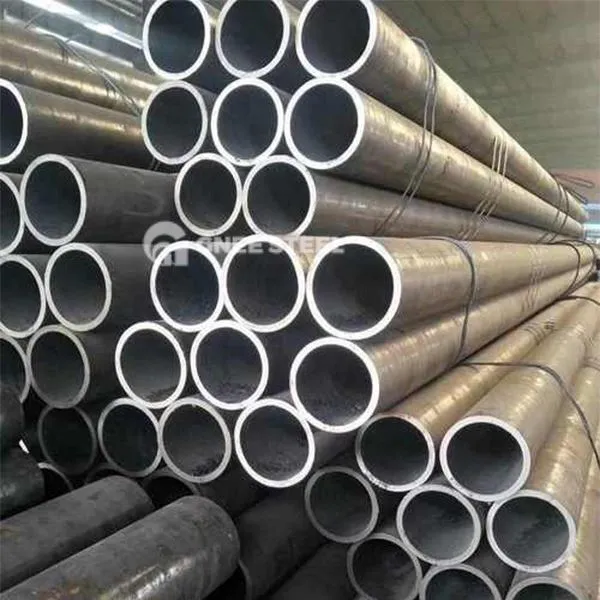

Descripción del tubo de caldera A210/A210M
Tubos de caldera ASTM A210/A210M son tubos sin costura de acero al carbono medio-diseñados para aplicaciones de calderas y conductos de humos de calderas, y se utilizan principalmente en componentes como extremos de seguridad, domos, tubos de soporte y tubos de sobrecalentador. Estos productos cumplen con el ASTM A210yASME SA210 normas establecidas por el Sociedad Estadounidense de Pruebas y Materiales (ASTM) y el Sociedad Estadounidense de Ingenieros Mecánicos (ASME).
Materiales y especificaciones
Material: Tubo de acero al carbono medio-sin costura con un espesor de pared mínimo adecuado para aplicaciones de alta-presión.
Grados: A210A1yA210C.
Composición química: Por cada 0,01% de reducción del contenido de carbono, el contenido de manganeso puede aumentar en 0.06%, con un máximo de 1.35%.
Dureza:
A210A1: Menor o igual a 79 HRB (143 HB)
A210C: Menor o igual a 89 HRB (179 HB)
Tolerancia de tamaño: Cumple con los requisitos dimensionales para la fabricación de componentes{0}}que soportan presión crítica en sistemas de calderas.
Especificación estándar
La especificación A210/A210M cubre un espesor mínimo de-pared-, acero al carbono medio-sin costura, tubos de calderas y conductos de humos de calderas, incluidos extremos seguros (consulte la Nota 1), tubos de arco y tirantes, y tubos de sobrecalentador.
NOTA 1: Este tipo no es apto para terminaciones seguras mediante soldadura por forja.
Los tamaños y espesores de los tubos bolier A210/A210M que generalmente se suministran según esta especificación son de 1/2 pulg. a 5 pulg. [12,7 a 127 mm] de diámetro exterior y de 0,035 a 0,500 pulg. [0,9 a 12,7 mm], inclusive, de espesor mínimo de pared. Se pueden suministrar tubos que tengan otras dimensiones, siempre que dichos tubos cumplan con todos los demás requisitos de esta especificación.
Los requisitos de propiedades mecánicas no se aplican a tubos de menos de 1/8 pulg. [3,2 mm] de diámetro interior o 0,015 pulg. [0,4 mm] de espesor.
La especificación A210/A210M cubre los grados A-1 y C de tubos sin soldadura de medio carbono para calderas y sobrecalentadores con diferentes requisitos químicos y de tracción. (Tabla 1, Tabla 3 y Sección 11.)
Especificación del tubo bolier A210/A210M
Diámetro exterior: 1/2 pulg.-5 pulg. (12,7-127 mm),
PESO: 0,035 pulg.-0,500 pulg. (0,9-12,7 mm)
Grado: ASTM A210 Grado A1, ASTM A210 Grado C
Aplicación: para calderas de presión alta, media y baja-y para fines de presión
Composición química de los tubos de sobrecalentador ASTM A210/A210M
|
Calificación |
Carbón |
Manganeso |
Fósforo |
Azufre |
Silicio |
|
ASTM A210 Gr A1 |
0,27% máx. |
0,93% máx. |
0,035% máx. |
0,035% máx. |
0,10% mín. |
|
ASTM A210 Gr C |
0,35% máx. |
0.29% - 1.06% |
0,035% máx. |
0,035% máx. |
0,10% mínimo |
Propiedades mecánicas del tubo bolier sin costura ASTM A210/A210M
|
Calificación |
P # |
Resistencia a la tracción |
Producir |
Dureza máxima |
Verificar inventario |
|
|
ASTM A210 Gr A1 |
P 1 |
ksi: 60 MPa: 415 |
ksi: 37 MPa: 255 |
79 HRB (Rockwell B) |
143 HB (Brinell) |
A210 Gr A Inventario |
|
ASTM A210 Gr C |
P 1 |
ksi: 70 MPa: 485 |
ksi: 40 MPa: 275 |
89 HRB (Rockwell B) |
179 HB (Brinell)
|
A210 Gr A Inventario |
Espesor de pared y tolerancia de acero al carbono medio-sin costura ASTM A210/A210M
|
Diámetro exterior, mm |
Tolerancia, % |
|
|
laminado en caliente |
OD menor o igual a 101,6, WT menor o igual a 2,4 |
+40/-0 |
|
OD Menor o igual a 101,6, 2,4<WT Menor o igual a 3,8 |
+35/-0 |
|
|
OD Menor o igual a 101,6, 3,8<WT Menor o igual a 4,6 |
+33/-0 |
|
|
OD≤101.6, WT>4.6 |
+28/-0 |
|
|
OD>101,6, 2,4<WT Menor o igual a 3,8 |
+35/-0 |
|
|
OD>101,6, 3,8<WT Menor o igual a 4,6 |
+33/-0 |
|
|
OD>101.6, WT>4.6 |
+28/-0 |
|
|
|
Diámetro exterior, mm |
Tolerancia, % |
|
Estirado en frío |
OD menor o igual a 38,1 |
+20/0 |
|
OD>38.1 |
+22/0 |
Diámetro exterior y tolerancia del tubo bolier sin costura ASTM A210/A210M
|
Diámetro exterior, mm |
Tolerancia, mm |
|
|
laminado en caliente |
OD menor o igual a 101,6 |
+0.4/-0.8 |
|
101,6<OD Menor o igual a 177,8 |
+0.4/-1.2 |
|
|
|
Diámetro exterior, mm |
Tolerancia, % |
|
Estirado en frío |
DO<25,4 |
±0.10 |
|
25.4 Menor o igual a OD Menor o igual a 38.1 |
±0.15 |
|
|
38,1 < DO < 50,8 |
±0.20 |
|
|
50,8 Menor o igual a OD<63,5 |
±0.25 |
|
|
63,5 Menor o igual a OD<76,2 |
±0.30 |
|
|
76,2 Menor o igual a OD Menor o igual a 101,6 |
±0.38 |
|
|
101,6<OD Menor o igual a 177,8 |
+0.38/-0.64 |
Especificaciones de dimensiones del tubo bolier sin costura A210/A210M
